Создание полнофункциональных врат

Автор: Андрей aka YOYOMAN

Создание полнофункциональных врат


     Привет, модостроители!!! Наверное, создавая моды, вы когда-нибудь сталкивались с созданием новых врат (типов), вдобавок к оригинальным 25 типам врат. Но всегда вы видели весьма странный значок на всех новых вратах - "Х" - и также загадочные "???" перед названием ваших новых врат, ну и, конечно, Readtext в поле серийного номера.
     В этом уроке я расскажу, как создать и корректно "внедрить" новые типы врат.

Инструментарий для работы:


*Знание Х3 Editor 2 обязательно!

Необходимые файлы для работы:

  • Ваши новые модели врат и их сцены.
  • TGates
  • IconTypes
  • L001-007
  • x3story.obj
  • x3intro.obj




Все готовы? Вперед!!!



Этап 1: Создание строк врат в файле TGates.


     Открываем Х3 Editor 2 и ищем TGates (он находится в 07. сат\types). Создаём новый каталог, называем его 14 (дат тоже, кстати). Копируем в наш архив, открываем. Вот главные элементы окна TGates:



  •  Номер и имя врат в списке.
  •  Идентификатор (ID) - очень важная часть строки врат.
  •  Субтип - он всегда равен "-1", (об этом чуть дальше).
  •  Номер строчки в языковом файле, где находится имя.
  •  Путь к сцене врат.

     Все остальные поля без изменений.

  • Копируем любую строчку правой кнопкой мыши и выбираем "Paste to end". Копируем 4 раза, так как врата имеют направление на 4 стороны: север, юг, запад, восток. ( ХАБовские врата специальные!)
  • Ставим свои идентификаторы. Идентификатор имеет такой вид: SS_WG_ваше_уникальное_имя_NORTH, ..._SOUTH, ..._WEST и ..._EAST
  • Дописываем в языковой файл имя своих врат, ставим сюда номер вашей строки или же используем стандартное имя (3731).
  • Прописываем путь к сцене новых врат. Формат пути для примера: others\ваше_имя_scene .
  • Сохраняем файл и закрываем редактор. Потом заново запускаем. Я делаю это для того, чтобы новые элементы заняли свои места нормально, хотя, может, это мой прикол...



Этап 2: Установка значков (иконок).


     Все новые добавленные типы врат имеют весьма странный значок (иконку) - "Х". Кстати, именно новые Земные врата с такой иконкой. Текущая иконка нас не устраивает, поэтому нужно всем новым типам врат установить нормальные иконки, соответствующие направлению врат, а именно: N, S, W, E.
     Для этого нужно дописать идентификаторы (ID) новых типов врат в файл IconTypes. Берём его из 03.сат\types, копируем и переносим в наш архив. Открываем IconTypes и листаем до тех пор, пока не найдем вот такую конструкцию:



  •  Название раздела - соответственно, в этом разделе  прописываются значки типам врат.
  •  Общее количество прописанных типов врат - идентификаторов (ID).
  •  Весь список строк, которые хранятся в этом разделе.



1) Прописываем в конец строк свои 4 строки вот так:

  1. SS_WG_имя_NORTH;ICON_TRG_GATE_N;0;0;
  2. SS_WG_имя_SOUTH;ICON_TRG_GATE_S;0;0;
  3. SS_WG_имя_WEST;ICON_TRG_GATE_W;0;0;
  4. SS_WG_имя_EAST;ICON_TRG_GATE_E;0;0;

2) Увеличиваем общее число строк в разделе SSTYPE_WARPGATE; на 4 , так как мы добавили только 4 новых строки.

  1. SSTYPE_WARPGATE;
  2. ICON_TRG_GATE_X;0;0;
  3. 0;0;0;
  4. [b]18[/b];


     Полная конструкция должна получиться вот такая:

  1. SSTYPE_WARPGATE;
  2. ICON_TRG_GATE_X;0;0;
  3. 0;0;0;
  4. 18;
  5. SS_WG_NORTH;ICON_TRG_GATE_N;0;0;
  6. SS_WG_SOUTH;ICON_TRG_GATE_S;0;0;
  7. SS_WG_WEST;ICON_TRG_GATE_W;0;0;
  8. SS_WG_EAST;ICON_TRG_GATE_E;0;0;
  9. SS_WG_T_NORTH;ICON_TRG_GATE_N;0;0;
  10. SS_WG_T_SOUTH;ICON_TRG_GATE_S;0;0;
  11. SS_WG_T_WEST;ICON_TRG_GATE_W;0;0;
  12. SS_WG_T_EAST;ICON_TRG_GATE_E;0;0;
  13. SS_WG_HUB_NORTH;ICON_TRG_GATE_CRC1;0;0;
  14. SS_WG_HUB_SOUTH;ICON_TRG_GATE_CRC2;0;0;
  15. SS_WG_HUB_WEST;ICON_TRG_GATE_SQR1;0;0;
  16. SS_WG_HUB_EAST;ICON_TRG_GATE_SQR2;0;0;
  17. SS_WG_HUB_UP;ICON_TRG_GATE_TRI1;0;0;
  18. SS_WG_HUB_DOWN;ICON_TRG_GATE_TRI2;0;0;
  19. SS_WG_имя_NORTH;ICON_TRG_GATE_N;0;0;
  20. SS_WG_имя_SOUTH;ICON_TRG_GATE_S;0;0;
  21. SS_WG_имя_WEST;ICON_TRG_GATE_W;0;0;
  22. SS_WG_имя_EAST;ICON_TRG_GATE_E;0;0;

     Сохраняем файл и закрываем редактор.


Этап 3: Исправление Readtext в серийном номере новых врат.


     После создания новых врат может появиться Readtext в серийном номере. Увидеть это можно только включив игру и соединив новые врата. Если все-таки вместо первых двух букв серийного номера присутствует Readtext (Readtext-1263-строка необходимая игре серийном номере новых врат), это означает, что не загружена строка на странице 1263 "Shipclass IDs" и ее нужно создать.

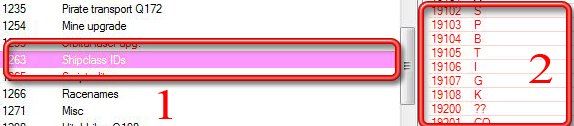

  •  Страница 1263 "Shipclass IDs"
  •  Строки на этой странице.


     Для устранения этой проблемы нужно выполнить несколько действий:
  • Открываем с помощью Х3 Editor 2 языковый файл L001-007.
  • Прокручиваем список и находим страницу 1263 "Shipclass IDs".
  • Создаем новую строку с номером тем, что требует игра. Возможно, нужно будет создать несколько таких строк.

Сохраняем и закрываем Х3 Editor 2. Больше он нам не понадобится.


Этап 4: Правка x3story.obj - прописывание новых типов врат.



     Итак, мы подошли к предпоследнему и очень важному этапу. Править x3story.obj мы будем WordPadoм, предварительно дизассемблировав его. Делаем вот так:
  •  Качаем Ассемблер и Дизассемблер
  •  Создаем отдельную для удобства папку с произвольным именем, я назвал "OBJ".
  •  В ней создадим ещё  две папки с понятными названиями: COMPILE и DECOMPILE (названия произвольные, лишь бы вам понятно было).
  •  В папку COMPILE распаковываем архив с ассемблером (xa4_10b_824.zip) в папку DECOMPILE - дизассемблер (do4_13b_122.zip).
  •  Достаем самый свежий x3story.obj версии 3.1, находящися в 13.сат\.
  •  В папке DECOMPILE берем и тащим x3story.obj на dobj.exe и ждем, пока обж будет декомпилирован.
  •  После декомпиляции в этой папке получается много файлов, нас же интересует файл x3story.asm, открываем его WordPadoм.
  •  Теперь нам нужно найти функции, которые отвечают за типы врат. Вбиваем в поиск первую функцию:

    1. [b]function  GATE.GetDirectionName()[/b]

    WordPad находит секцию с именем: GetDirectionName, листаем немного вниз. Нас интересует длинный список команд:

    2. L00086379: xjump      25d, 0
    3.                  .long      L00086373 ; 0 : default
    4.                  .long      L00086337 ; 1 : 0
    5.                  .long      L00086343 ; 2 : 1
    6.                  .long      L0008634F ; 3 : 2
    7.                  .long      L0008635B ; 4 : 3
    8.                  .long      L00086373 ; 5 : 4
    9.                  .long      L00086337 ; 6 : 5
    10.                  .long      L00086343 ; 7 : 6
    11.                  .long      L0008634F ; 8 : 7
    12.                  .long      L0008635B ; 9 : 8
    13.                  .long      L00086367 ; 10 : 9
    14.                  .long      L00086367 ; 11 : 10
    15.                  .long      L00086367 ; 12 : 11
    16.                  .long      L00086367 ; 13 : 12
    17.                  .long      L00086367 ; 14 : 13
    18.                  .long      L00086367 ; 15 : 14
    19.                  .long      L00086367 ; 16 : 15
    20.                  .long      L00086367 ; 17 : 16
    21.                  .long      L00086367 ; 18 : 17
    22.                  .long      L00086367 ; 19 : 18
    23.                  .long      L00086367 ; 20 : 19
    24.                  .long      L00086367 ; 21 : 20
    25.                  .long      L00086337 ; 22 : 21
    26.                  .long      L00086343 ; 23 : 22
    27.                  .long      L0008635B ; 24 : 23
    28.                  .long      L0008634F ; 25 : 24

         Сверху - 25d - это общее число прописанных адресов  (типов врат). На данный момент их 25. Увеличиваем это число на 4, то есть должно выйти:

    1. L00086379: xjump      29d, 0

         Дальше переходим к самим командам. Обратите внимание на запись цифр после каждого адреса вида  L00086ХХ. Первая цифра - это номер врат по порядку в TGates, вторая - субтип. Я раньше говорил про Субтип врат и что он равен -1. Вот вторая цифра и означет  "номер врат -1". Для прописывания своих типов врат копируем эти строки в конец:


    2.                  .long      L00086337 ; 1 : 0
    3.                  .long      L00086343 ; 2 : 1
    4.                  .long      L0008634F ; 3 : 2
    5.                  .long      L0008635B ; 4 : 3

     и меняем  вот так:

    2.                  .long      L00086337 ; 26 : 25
    3.                  .long      L00086343 ; 27 : 26
    4.                  .long      L0008634F ; 28 : 27
    5.                  .long      L0008635B ; 29 : 28

    В результате выходит код с 29 строками:

    2. L00086379: xjump      29d, 0
    3.                  .long      L00086373 ; 0 : default
    4.                  .long      L00086337 ; 1 : 0
    5.                  .long      L00086343 ; 2 : 1
    6.                  .long      L0008634F ; 3 : 2
    7.                  .long      L0008635B ; 4 : 3
    8.                  .long      L00086373 ; 5 : 4
    9.                  .long      L00086337 ; 6 : 5
    10.                  .long      L00086343 ; 7 : 6
    11.                  .long      L0008634F ; 8 : 7
    12.                  .long      L0008635B ; 9 : 8
    13.                  .long      L00086367 ; 10 : 9
    14.                  .long      L00086367 ; 11 : 10
    15.                  .long      L00086367 ; 12 : 11
    16.                  .long      L00086367 ; 13 : 12
    17.                  .long      L00086367 ; 14 : 13
    18.                  .long      L00086367 ; 15 : 14
    19.                  .long      L00086367 ; 16 : 15
    20.                  .long      L00086367 ; 17 : 16
    21.                  .long      L00086367 ; 18 : 17
    22.                  .long      L00086367 ; 19 : 18
    23.                  .long      L00086367 ; 20 : 19
    24.                  .long      L00086367 ; 21 : 20
    25.                  .long      L00086337 ; 22 : 21
    26.                  .long      L00086343 ; 23 : 22
    27.                  .long      L0008635B ; 24 : 23
    28.                  .long      L0008634F ; 25 : 24
    29.                  .long      L00086337 ; 26 : 25
    30.                  .long      L00086343 ; 27 : 26
    31.                  .long      L0008634F ; 28 : 27
    32.                  .long      L0008635B ; 29 : 28

  •  Следующая на очереди функция. Вбиваем в поиск вот эту функцию:

    1. [b]function  GATE.GetDirectionFromSubtype()[/b]

         WordPad находит секцию с именем: GetDirectionFromSubtype. В этой секции сделать так же, как в пункте 8! Единственное, тут другие адреса, но также брать вот эти:

    2.                  .long      L000864C7 ; 1 : 0
    3.                  .long      L000864C9 ; 2 : 1
    4.                  .long      L000864CB ; 3 : 2
    5.                  .long      L000864CD ; 4 : 3

  •  Последнее, что нужно править в x3story.obj  - это версию. Просто при любой компиляции .obj файла версия игры будет "?". Это происходит, если вы начнете новую игру, сохранитесь и захотите загрузить эту сохранку. Тем более, вам по-любому придётся начать заново, ведь имена назначения врат записываются в сохранения - старые сохрания больше не поддерживаются!

Итак, вносим в поиск эту функцию:

  2. [b]function  GetVersionString(arg1)[/b]

попадаем в секцию GetVersionString - здесь можно увидеть все версии, которые были пропатчены до версии 3.1. Листаем в конец списка, нужно найти вот этот кусочек:

  1. L00000D68: pushw      3600d ; 0E10h
  2.            if SP[0]<=SP[1] then push 0 else push 1
  3.            if SP[0]=0 then jump L00000D77
  4.            get_strg   S0001B993 ; "v3.1"
  5.            ret
  7. L00000D77: get_strg   S0000055B ; "?"
  8.            ret
  10. ;          push       0
  11. ;          ret

Менять нужно самую последнюю строчку:


  1. L00000D77: get_strg   S0000055B ; "?"

     Нужно скопировать адрес строки версии 3.1 ("v3.1") и вставить вместо адреса строки для неизвестной версии ("?"), вот так:

  1. L00000D68: pushw      3600d ; 0E10h
  2.            if SP[0]<=SP[1] then push 0 else push 1
  3.            if SP[0]=0 then jump L00000D77
  4.            get_strg   S0001B993 ; "v3.1"
  5.            ret
  7. L00000D77: get_strg   [i][b]S0001B993[/b][/i] ; "?"
  8.            ret
  10. ;          push       0
  11. ;          ret

     Далее, после всех операций, сохраняем наш asm файл.

     Правка x3story.obj успешно завершена, можете его компилить, перетащив x3story.asm на асемблер xa_asm.exe, ждем компиляции. Если вы не сделали ошибок при правке x3story.asm, то в папке с асемблером появится файлик с именем: x3story.cod, теперь смело меняем расширение файла .cod на .obj. Все, новый x3story.obj у вас есть, можете его переместить в ваш модархив.


Этап 5: Правка x3intro.obj - установка соотвествия значений версий игры.


     Это последний этап даного урока, идентичный последнему пункту из этапа 4. Чтобы версия игры правильно отображалась, мало изменить адрес строки версии в x3story.obj. Необходимо, чтобы строки версии x3story.obj и x3intro.obj  совпадали, иначе вместо версии 3.1 так и останется "?".
 1) Дизассемблируем x3intro.obj  так же как и x3story.obj. Открываем WordPadом и вписываем в поиск уже знакомую функцию:

  2. [b]function  GetVersionString(arg1)[/b]

Снова находим кусочек кода:

  1. L00002B7D: pushw      3600d ; 0E10h
  2.            if SP[0]<=SP[1] then push 0 else push 1
  3.            if SP[0]=0 then jump L00002B8C
  4.            get_strg   S00000AD2 ; "v3.1"
  5.            ret
  7. L00002B8C: get_strg   S00000AD7 ; "?"
  8.            ret
  10. ;          push       0
  11. ;          ret

     Меняем адрес к строке версии, должно выглядеть вот так:

  1. [code]L00002B7D: pushw      3600d ; 0E10h
  2.            if SP[0]<=SP[1] then push 0 else push 1
  3.            if SP[0]=0 then jump L00002B8C
  4.            get_strg   S00000AD2 ; "v3.1"
  5.            ret
  7. L00002B8C: get_strg   [i][b]S00000AD2[/b][/i] ; "?"
  8.            ret
  10. ;          push       0
  11. ;          ret


     Сохраняем  asm файл. Компилируем точно так же, как и x3story.asm и меняем расширение .cod на .obj , x3intro.obj - успешно изменён.
